Dung lượng bình tích áp – Bình tích áp varem – Italia

2019-05-06

Dung lượng bình tích áp – Bình tích áp varem – Italia
Bình tích thường được sử dụng trong các ứng dụng như :
+ Hỗ trợ vào lưu lượng của máy bơm để cung cấp cho hệ thống.
+ Duy trì áp suất cho xy lanh trong lúc bơm xả tải hoặc ngưng hoạt động
+ Cung cấp năng lượng dự phòng khi hệ thống bị hư hỏng
+ Giảm sốc và giảm rung động
Bình sức ép Varem có chứa sẵn khí nén có sức ép là Vo và ở áp lực cho sẵn thường lấy là 1 Bar hay 10 mét nước. sức ép bơm nước là P1 = 25 mét nước thì khí nén sẽ chịu áp lực 25 mét nước. Thể tích khí nén khi đó là Vo/2.5 ( Sử dụng phương trình khí lý tưởng ).
áp lực cắt bơm là P2=35 mét nước, lúc bấy giờ thể tích khí nén sẽ là Vo/3.5.
Hiệu số 2 thể tích tại 2 sức ép bơm nước và cắt bơm sẽ là phần thể tích nước chiếm chỗ trong bình tích áp là: Vch = Vo/2.5 – Vo/3.5 = 0.114 Vo.
Lưu lượng bơm là Q và thời gian bơm là Tmin. khi đó ta có đẳng thức:
Vch = Q*Tmin Hay 0.114Vo = Q*Tmin hay Vo = Q*Tmin/0.114
Đẳng thức trên có nghĩa là chúng ta chọn hệ số K = 0.114 khi áp lực cắt bơm là 35 mét nước và sức ép để bơm làm việc là 35 mét nước .
Cách chọn bình tích áp/.
Ví dụ: máy bơm có Q = 160  l/min = 9.6 m3/h, Cột áp tính toán :  H = 26 m ( model MB200 – Matra – Italia )

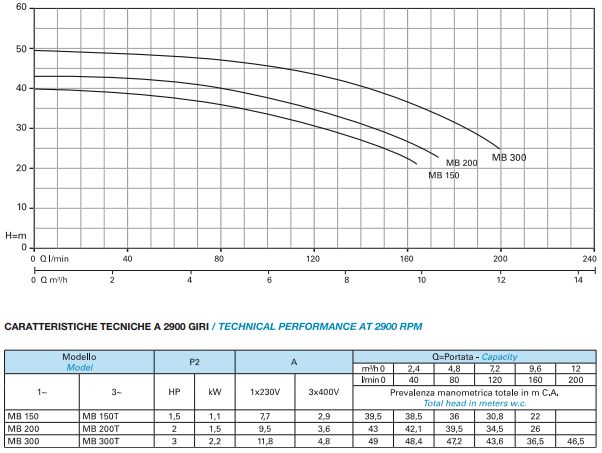

Dựa vào biểu đồ bơm tăng áp ta chọn được giá trị điểm cut-out, cut-in như sau :

Qcut-in = 10.5 m3/h , Hcut-in = 22m
Qcut-out = 2.4m3/h , Hcut-out = 38.5m
Số lần khởi động và tắt máy bơm trong 1 giờ là 20 lần.
Số lượng máy bơm 1 cái :
Tính toán :
Hệ số chênh lệch áp : Hcut-out + Hcut-in/ Hcut-out  = ( 38.5+1) – (22+1)/(38.5+1) =
Lưu lượng trung bình = ( Qcut-in + Qcut-Out ) /2 = (10,5+2,4)/2 = 6,45m3/ h = 1,79 l/s
Thời gian vận hành của bơm trong 1 chu kỳ = 3600 / ( 20x1) = 180s
Thời gian lưu trữ của bình tích áp là : = 20% x 180 = 36s
Thể tích thực của bình tích áp là ; 36x1,79 = 64,44 lít,.
Thể tích thực của bình tích áp là = 64,44/0.33 =195 lít.
Từ đây sẽ chọn được bình tích áp cho máy bơm MB200 – Matra – Italia 200 lít.
Theo tiêu chuẩn của các nhà sản xuất thì có loại bình được sử dụng thông dụng nhất trong công nghiệp là hai loại bình 10 và 16 bar. Còn các loại bình ứng dụng trong dân dụng có thể sử dụng bình loại 6 – 8 bar.
Trên đây là cách tính của các hệ số cơ bản giúp bạn có thể lựa chọn cho mình một bình tích áp phù hợp với nhu cầu sử dụng. Để có thể tính chi tiết và chính xác thì cần sử dụng rất nhiều yếu tố cần thiết như : điều kiện hoạt động của máy bơm, cột áp, lưu lượng thực tế…
Mọi thông tin sản phẩm máy bơm nước và bình tích áp Varem xin quý khách truy cập http://giamaybomnuoc.com/ hoặc liên hệ trực tiếp Hotline : 0975.376.282
>>> Xem chi tiết sản phẩm : bình tích varem 200 lít 10bar
